SISTEMA DE MUROS DIAMOND PRO®

El sistema de muros de contención Diamond Pro® crea soluciones flexibles y rentables para una amplia gama de grandes muros de contención comerciales, municipales y residenciales. Es la elección del contratista para proyectos a gran escala, como muros altos, proyectos DOT (las aprobaciones varían según el estado), desarrollos comerciales, aplicaciones de agua y otras necesidades críticas de muros. El producto Diamond Pro viene con seis estilos de cara diferentes y está disponible tanto con sistema de reborde trasero como con sistema de pasador. Los estilos de cara de bloque seleccionados vienen en profundidades variables de 300mm y 525mm de profundidad.

Face Styles

Heritage

Victorian

Stone Cut

Stone Cut Virtual Joint

Beveled

Straight

Natural

Quarried Face

Metropolitan

Smooth Face

*Not reflective of colors available in your region

Rendimiento del sistema

Altura máxima del muro de gravedad: 1200 mm
Inclinación del sistema: 7.1°
Radio interior mínimo: 1800 mm
Radio exterior mínimo: 1200 mm

Aplicaciones

Comerciales
Residenciales
DOT (las aprobaciones pueden variar)

Bloques

Diamond Pro Straight Face M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 33.6 kg
Cobertura frontal .09m

Diamond Pro Beveled Face M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 25’0”
Peso 31.3 kg
Cobertura frontal .09m
Retranqueo 25mm"

Diamond Pro Stone Cut M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 31.3 kg
Cobertura frontal .09m
Retranqueo 7.1"

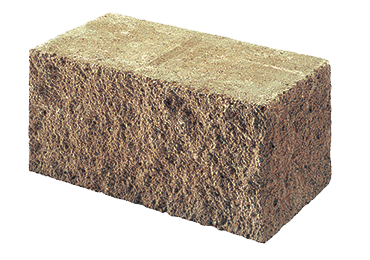

Diamond Pro Corner M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 225 mm
Peso 45.8 kg
Cobertura frontal .09m

Diamond Pro Cap M

Altura 100 mm
Longitud delantera 425 mm
Profundidad 250 mm
Peso 21,3 kg
Cobertura frontal .04m

Diamond Pro Quarried Face Block M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 31.3 kg
Cobertura frontal .09m
Retranqueo 7.1"

DP Quarried Face Corner/Column M

Altura 200 mm
Longitud delantera 425 mm
Profundidad 25’0”
Peso 36.3 kg
Cobertura frontal .09m

DP Quarried Face Cap M

Altura 100 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 25.9 kg
Cobertura frontal .05m

DP Smooth Face Block M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 31.3 kg
Cobertura frontal .09m
Retranqueo 7.1"

DP Smooth Face Corner/Column M

Altura 200 mm
Longitud delantera 400 mm
Profundidad 200 mm
Peso 34.9 kg
Cobertura frontal .08m

DP Smooth Face Cap M

Altura 100 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 29.5 kg
Cobertura frontal .05m

Diamond Pro VJ Stretcher Unit M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 34.9 kg
Cobertura frontal .09m
Retranqueo 7.1"

Diamond Pro Right VJ M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 34.9 kg
Cobertura frontal .09m

Diamond Pro Left VJ M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 34.9 kg
Cobertura frontal .09m
Retranqueo 7.1"

Downloads

47 Resources Filter

0 Files Collected (0 kB) View Collected

All Diamond Pro® Wall System Products (46)

Brochures (6)
Collect All Diamond Pro® Wall System Product Files
Diamond Pro Beveled Face M SP pdf
Diamond Pro Quarried Face M SP pdf
Diamond Pro Smooth Face M SP pdf
Diamond Pro Stone Cut M SP pdf
Diamond Pro Stone Cut VJ M SP pdf
Diamond Pro Straight Face M SP pdf
Estimating Charts (2)
Diamond Pro Retaining Wall Systems Estimating Chart for Anchorplex™ Construction and Structural Backfill pdf
Diamond Pro® Retaining Wall Systems Estimating Chart for Geosynthetic Reinforcement pdf
Instructions (1)
DIamond Pro Installation Guide pdf
Construction Details (37)
Diamond Pro Autocad files dwg
Diamond Pro DP01 Capping Details pdf
Diamond Pro DP02 Base Preparation (Typical) pdf
Diamond Pro DP03 Base Step-Up (Typical) pdf
Diamond Pro DP04 Reinforced Cross Section (Typical) pdf
Diamond Pro DP05 Gravity Cross Section (Typical) pdf
Diamond Pro DP06 Excavation Oversizing Cross Section (Typical) pdf
Diamond Pro DP07 Fence Cross Section (Typical) pdf
Diamond Pro DP08 Fence Section w Sleev-it (typical) pdf
Diamond Pro DP09 Guide Rail Cross Section (Typical) pdf
Diamond Pro DP10 Retaining Wall System Typical Terraced Wall Cross Section Diagram pdf
Diamond Pro DP11 Terrace Connection (Typical) pdf
Diamond Pro DP12 Cross Section With Sidewalk pdf
Diamond Pro DP13 Typical Cross Section With Slope pdf
Diamond Pro DP14 Drainage Swale Cross Sections (Typical) pdf
Diamond Pro DP15 Shoreline Cross Section (Typical) pdf
Diamond Pro DP16 Groundwater Intrusion Cross Section (Typical) pdf
Diamond Pro DP17 Drain Pipe Through Wall Face pdf
Diamond Pro DP18 Drain Pipe Through Toe Slope pdf
Diamond Pro DP19 Cross Section With Parallel Utilities (Typical) pdf
Diamond Pro DP20 Details For Utilities Below Wall (Typical) pdf
Diamond Pro DP21 Details For Small Utilities Through Wall (Typical) pdf
Diamond Pro DP22 Details For Large Utilities Through Wall (Typical) pdf
Diamond Pro DP23 Drop Structure Behind Wall (Typical) pdf
Diamond Pro DP24 Drop Structure Behind Wall (Alternate) pdf
Diamond Pro DP25 Wall Abutting Structure Diagram pdf
Diamond Pro DP26 Typical Reinforcement Connection Detail pdf
Diamond Pro DP27 Outside Curves pdf
Diamond Pro DP28 Typical Inside Curves Diagram pdf
Diamond Pro DP29 Outside Corners Diagram pdf
Diamond Pro DP30 Inside Corners Diagram pdf
Diamond Pro DP31 Outside Angles Diagram pdf
Diamond Pro DP32 Inside Angles Diagram pdf
Diamond Pro DP33 Beveled Face Unit Details pdf
Diamond Pro DP34 Straight Individual Unit pdf
Diamond Pro DP38 Smooth Face individual unit pdf
Diamond Pro DP40 Stone Cut MP Individual Units pdf

Estimate Now

Rendimiento del sistema

Altura máxima del muro de gravedad: 1200 mm
Inclinación del sistema: 7.1°
Radio interior mínimo: 1800 mm
Radio exterior mínimo: 1200 mm

Aplicaciones

Comerciales
Residenciales
DOT (las aprobaciones pueden variar)

Bloques

Diamond Pro Cap M

Altura 100 mm
Longitud delantera 425 mm
Profundidad 250 mm
Peso 21,3 kg
Cobertura frontal .04m

Diamond Pro PS Beveled M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 34.9 kg
Cobertura frontal 90,000 sq. mm
Retranqueo 7.1 or 1.7"

Diamond Pro PS Straight Face M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 34 kg
Cobertura frontal .09m
Retranqueo 7.1 or 1.7"

Diamond Pro PS Victorian M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 34 kg
Cobertura frontal .09m
Retranqueo 7.1 or 1.7"

Diamond Pro PS Stone Cut M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 34.5 kg
Cobertura frontal 90,000 sq. mm
Retranqueo 7.1 or 1.7"

Diamond Pro PS Stone Cut VJ M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 34 kg
Cobertura frontal 90,000 sq. mm
Retranqueo 7.1 or 1.7"

Diamond Pro PS Quarried Face M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 33.1 kg
Cobertura frontal 90,000 sq. mm
Retranqueo 7.1 or 1.7"

Diamond Pro PS Smooth Face M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 300 mm
Peso 34.0 kg
Cobertura frontal .09m
Retranqueo 7.1 or 1.7"

Diamond Pro PS 525D M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 525 mm
Peso 43.5 - 44.9 kg
Cobertura frontal 90,000 sq. mm
Retranqueo 7.1 or 1.7"

Diamond Pro PS Pins M

Altura 125 mm

Corner Block M

Altura 200 mm
Longitud delantera 450 mm
Profundidad 18’9”
Peso 45.8 kg
Cobertura frontal 90,000 sq. mm

Downloads

49 Resources Filter

0 Files Collected (0 kB) View Collected

All Diamond Pro® Wall System Products (48)

Brochures (8)
Collect All Diamond Pro® Wall System Product Files
Daiamond Pro PS Beveled Face MSP pdf
Diamond Pro PS 525D M SP pdf
Diamond Pro PS Quarried Face M SP pdf
Diamond Pro PS Smooth Face M SP pdf
Diamond Pro PS Straight Face M SP pdf
Diamond Pro PS Victorian Face M SP pdf
Diamond Pro Stone Cut M SP pdf
Diamond Pro Stone Cut VJ M SP pdf
Instructions (1)
Diamond Pro PS installation guide pdf
Construction Details (39)
DPPS 01 Typical Capping pdf
DPPS02 Typical Base Preparation pdf
DPPS03 Typical Base Step-up pdf
DPPS04 Typical Reinforced Cross Section pdf
DPPS05 Typical Gravity Cross Section pdf
DPPS06 Typical Excavation Oversizing pdf
DPPS07 Typical Fence Cross Section pdf
DPPS09 Typical Guard Rail Section pdf
DPPS10 Typical Terraced Wall Cross Section pdf
DPPS11 Typical Terraced Wall Connection pdf
DPPS12 Typical Cross Section with Sidewalk pdf
DPPS13 Typical Cross Section with Crest Slope pdf
DPPS14 Typical Drainage Swale Cross Section pdf
DPPS15 Typical Shoreline Cross Section pdf
DPPS16 Typical Groundwater Intrusion Cross Section pdf
DPPS17 Typical Drain Pipe Through Wall Face pdf
DPPS18 Typical Drain Pipe Through Toe Slope pdf
DPPS19 Typical Cross Section with Parallel Utilities pdf
DPPS20 Typical Utilities Below Wall pdf
DPPS21 Typical Small Utilities Through Wall pdf
DPPS22 Typical Large Utilities Through Wall pdf
DPPS23 Typical Drop Structure Behind Wall pdf
DPPS24 Typical Alternative Drop Structure Behind Wall pdf
DPPS25 Typical Wall Abutting Structure pdf
DPPS26 Typical Reinforcement Connection pdf
DPPS27 Typical Outide Curves pdf
DPPS28 Typical Inside Curves pdf
DPPS29 Typical Outside Corners pdf
DPPS30 Typical Inside Corners pdf
DPPS31 Typical Outside Angles pdf
DPPS32 Typical Inside Angles pdf
DPPS33 Beveled Unit pdf
DPPS34 Straight Unit pdf
DPPS35 Stone Cut Unit pdf
DPPS36 Virtual Joint Unit pdf
DPPS37 Quarry Unit pdf
DPPS38 Smooth Unit pdf
DPPS39 Victorian Unit pdf
Diamond Pro PS CAD Details dwg
